DRIVING RANGE FULL AUTOMATION SYSTEM

골프연습장 자동화 시스템

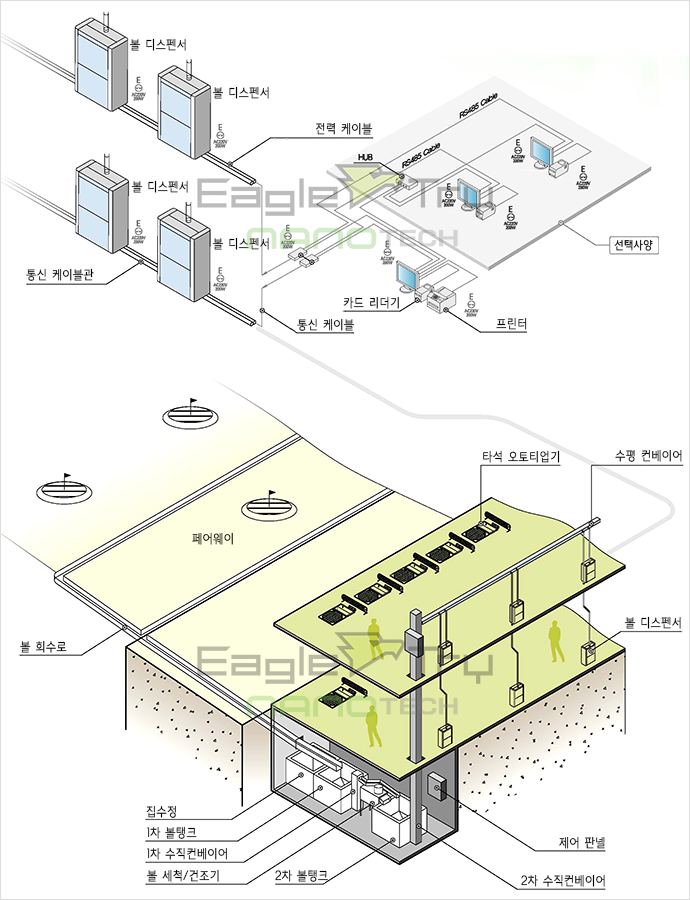

최근에는 타석별로 자동으로 골프공을 공급하는 기능 뿐만 아니라, 골프공의 회수에서부터 회수된 골프공의 세척/건조, 다시 수직 또는 수평 컨베이어를 이용하여 다시 각층의 타석까지 골프공을 공급하고, 이 모든 과정과 방문 고객의 타석 점유시간, 타구 횟수 등 골프연습장을 운영하는데 필요한 모든 데이터를 전산 시스템을 이용하여 자동으로 관리하는 등 골프연습장의 골프공 공급과 관련된 전과정을 자동으로 처리할 수 있는 전자동 볼공급 시스템으로 발전하게 되었으며, 특히 한국과 같이 골프연습장 운영에 있어 인건비 등 고정비용의 비중이 높은 곳에서는 경영합리화를 위하여 필수적인 설비로 자리잡게 되었습니다.


각 타석에 국한된 자동 티업 시스템과는 다른, 보다 폭 넓은 범위에서 연습장 운영 전체가 자동화되어 최소의 운영인원으로 전반적인 운영이 가능하도록 구축된 시스템을 말하며, 이러한 시스템을 구축하기 위해서는 기구적인 부분, 전기/전자적인 부분, 소프트웨어 부분 등 각 분야에 대한 숙련된 경험과 기술력이 필요합니다. (주)나노테크는 전자동 볼공급 시스템 구축에 최적화된 유기적인 조직을 갖추고 보다 선진적인 기계적 시스템과 통합 운영 시스템 개발을 위해 항상 노력하고 있습니다.

alternative

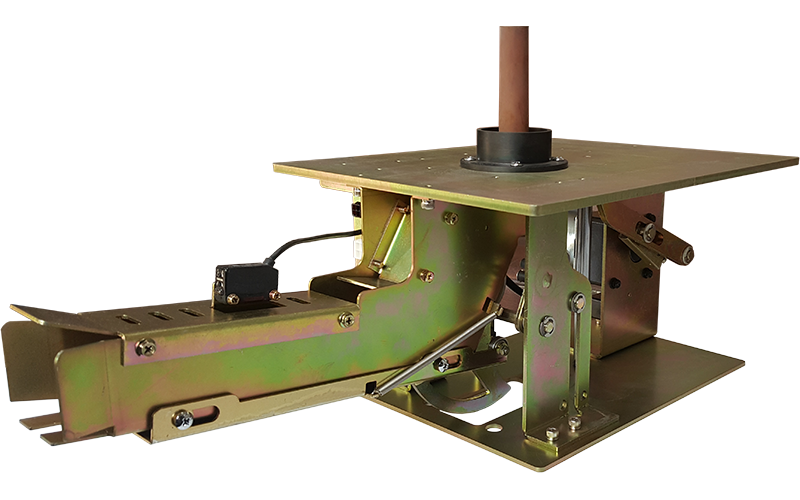

AUTO TEE-UP MACHINE

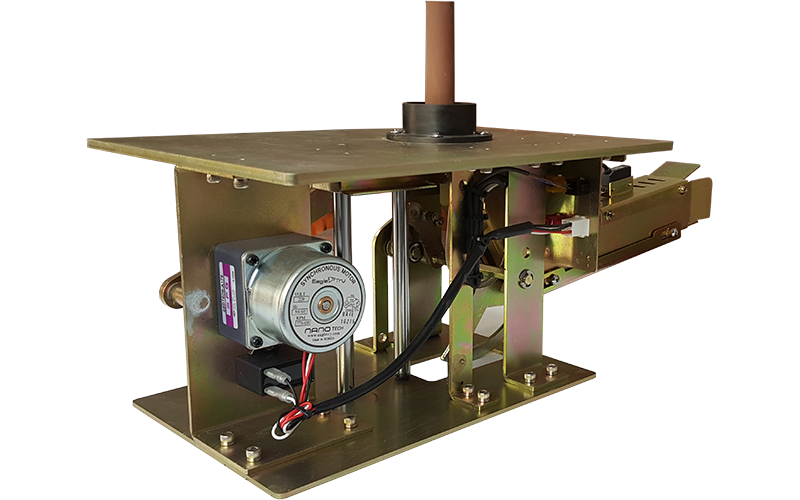

NANO-3018 타석 오토티업기 (NANO-3018PA/NANO-3018PB)

  • NANO-3018 타석 오토티업기의 특장점

- 자동으로 볼을 공급함은 물론 다양한 클럽 사이즈에 대응하도록 티높이를 최대 70mm까지 무단계로 조정 가능

- 센서류와 구동모터, 구동벨트, 이송베어링 및 샤프트 등 최고등급의 부속품 적용(방수, 방진 IP67등급)

- 부식에 강한 아연도금 표면처리

- 무급유 방식의 오일레스(Oiless) 베어링 적용

- 철편삽입구조의 특허등록된 고무티 적용으로 티가 휘거나 빠지지 않으며, 회전이 가능한 구조로 고무티의 편마모 해소

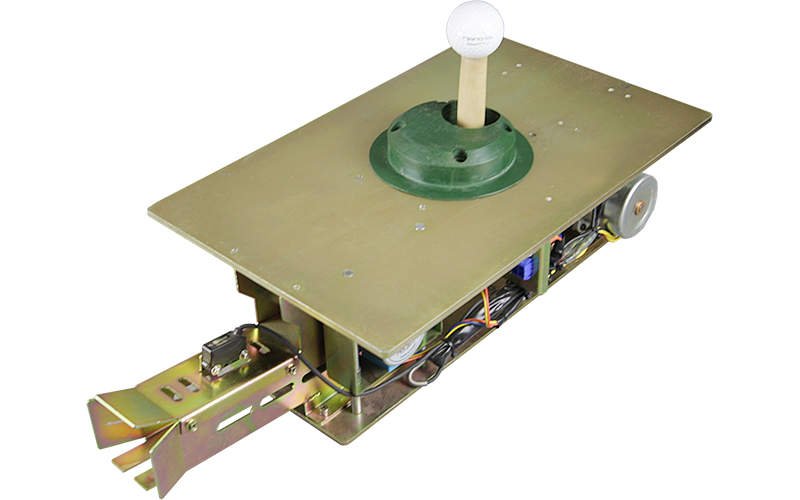

AUTO TEE-UP MACHINE

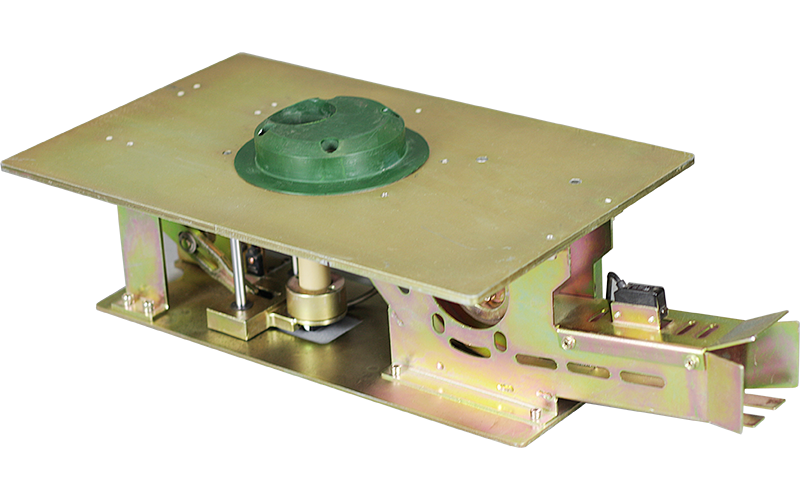

NANO-3114 타석 오토티업기 (NANO-3114PA/NANO-3114PB)

  • NANO-3114 타석 오토티업기의 특장점

- 볼 공급부와 볼 티업부의 작동 메카니즘을 분리시켜, 최고의 안전성과 내구성을 확보한 세계 최초의 140mm 초박형 제품

- 센서류와 구동모터, 구동벨트, 이송베어링 및 샤프트 등 최고등급의 부속품 적용(방수, 방진 IP67등급)

- 부식에 강한 아연도금 표면처리

- 자동으로 볼을 공급함은 물론 다양한 클럽 사이즈에 대응하도록 티높이를 최대 60mm까지 무단계로 조정 가능

- 철편삽입구조의 특허등록된 고무티 적용으로 티가 휘거나 빠지지 않으며, 회전이 가능한 구조로 고무티의 편마모 해소

- 건축공사 비용과 기간을 파격적으로 줄일 수 있는 제품

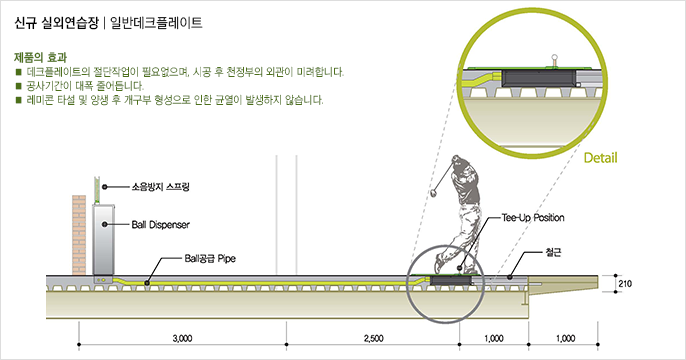

  • NANO-3114 적용을 위한 신축현장 및 리모델링 현장의 설계단면도

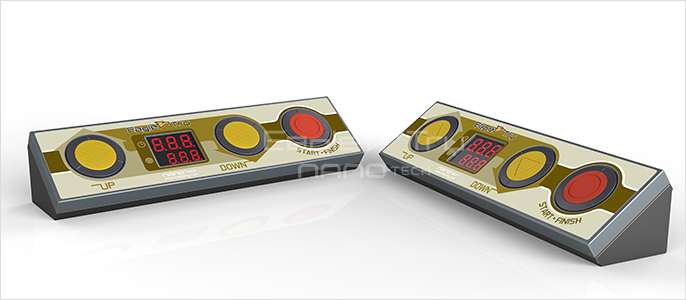

AUTO TEE-UP MACHINE SWITCH BOX

타석 오토티업기 스위치박스

  • 이글트라이(EagleTry) 스위치박스의 특장점

- 타석 티업기와 연결되어 티업기의 티 높이를 무단계로 조절 가능

- 액정 표시판을 통하여 볼 잔여량, 잔여시간, 티높이 등 확인 가능

- 장비에 이상이 발생한 경우 액정표시판에 오류코드가 표시되어 신속한 조치 가능

- 사용하지 않고 비어있는 타석의 경우 액정표시판에 타석번호 표시

BALL DISPENSER

볼 디스펜서

  • 이글트라이(EagleTry) 볼 디스펜서의 특장점

- 디스펜서 내부의 볼 공급 모듈에 이상이 발생하면 해당 디스펜서에 연결된 전타석을 사용할 수 없는 타사제품과 달리 이글트라이(EagleTry) 볼 디스펜서는 각 타석을 제어하는 모듈이 디스펜서 내에 따로 구성되어 있어, 하나의 모듈에 이상이 발생하더라도 다른 타석은 문제 없이 사용이 가능하도록 설계, 제작

- 볼 공급부에는 특허 등록된 반영구적인 소음방지 볼 가이드 스프링을 채용하여 컨베이어에서 디스펜서로 볼이 공급될 때 발생하는 낙하소음을 최소화

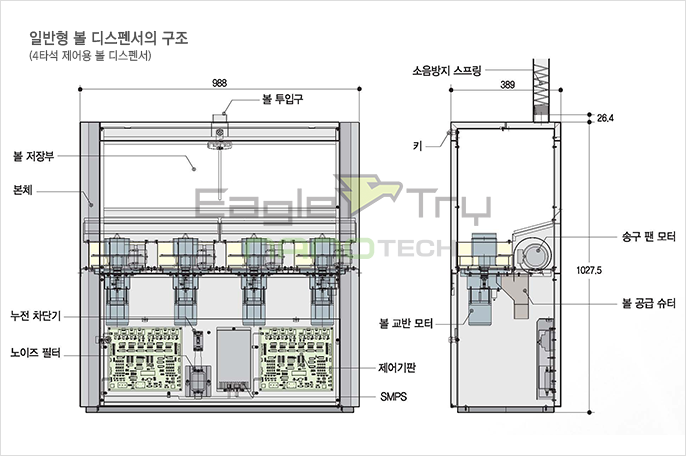

  • 이글트라이(EagleTry) 볼 디스펜서의 구조

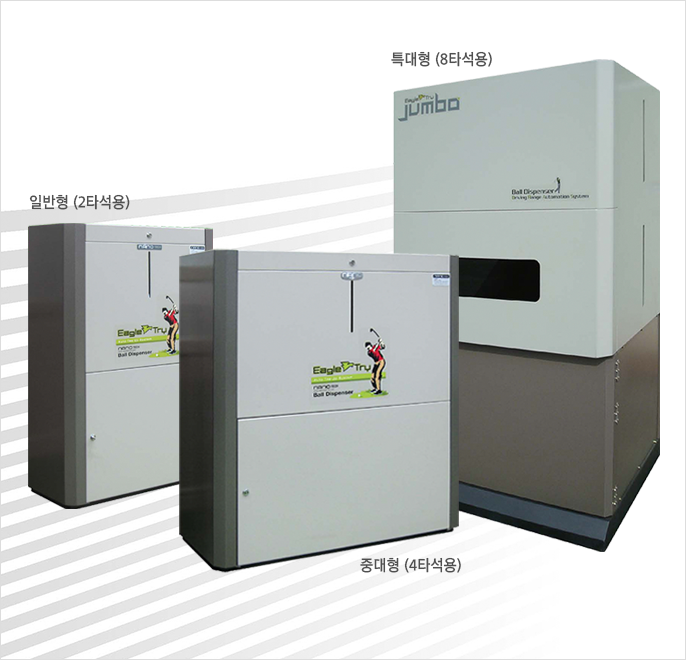

  • 다양한 사이즈의 이글트라이(EagleTry) 볼 디스펜서

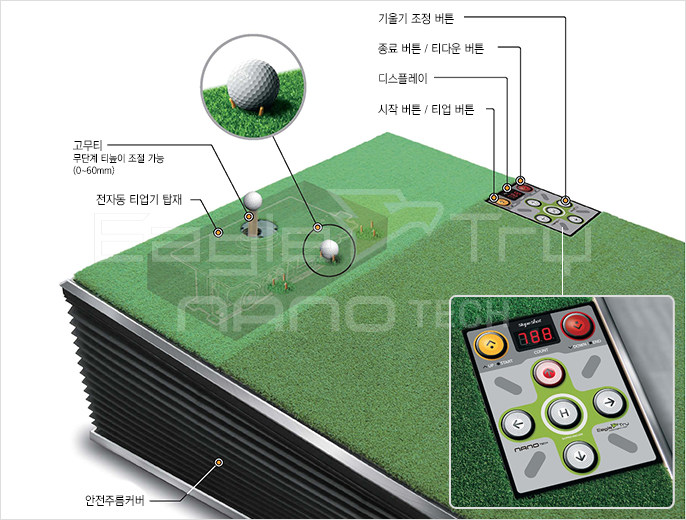

TROUBLE SHOT TRAINING PLATE

경사면 스윙 연습기 (SlopeShot)

  • 이글트라이(EagleTry) 경사면 스윙 연습기의 특장점

- 세계 최초로 전자동 티업기를 탑재한 실내/실외 겸용 경사면 연습기 (작동 중에도 오토티업기는 별도로 작동)

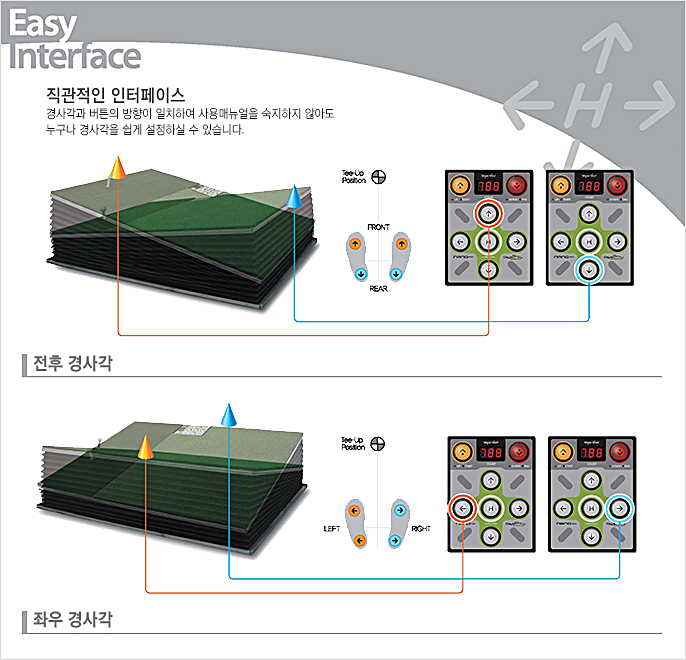

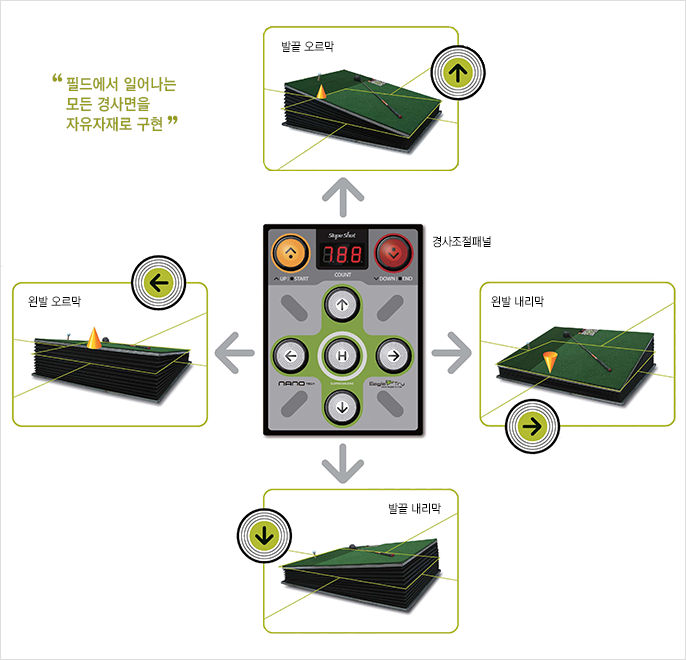

- 360도 전방향 각도 조절로 실제 필드의 어떠한 지형도 구현 가능

- 무단계로 티높이 및 경사면 조정 가능

- 디스플레이부에 티높이, 공급된 볼 수량, 사용시간 등 다양한 정보 제공

- 여유있는 크기로 설계되어 안전하고 편안한 스윙 연습 가능

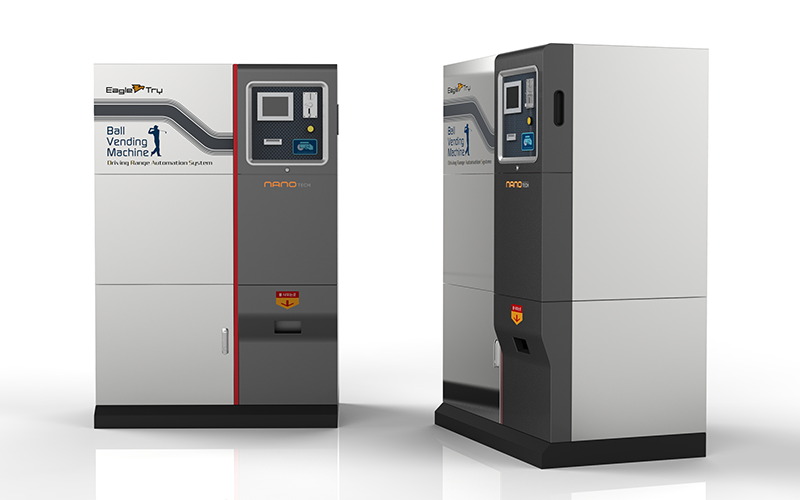

VENDING MACHINE

볼 자판기

  • 이글트라이(EagleTry) 볼 자판기의 특장점

- 드럼회전에 의한 볼배출 방식

- 볼 배출수량 조절 가능

- 온라인 / 오프라인 운영방식 선택 가능

  • 이글트라이(EagleTry) 볼 자판기의 주요 구성품

- 터치패널단말기(PC)

- 카드리더기 (125KHz EM / 13.56MHz Mifare 선택 적용 가능)

- 코인인식기 (여러 종류의 코인 설정 가능, 거의 대부분의 코인 인식 가능)

- 볼 판매 버튼

  • 이글트라이(EagleTry) 볼 자판기 사양

- 볼 저장능력 : 약 8,000개 이상

- 외형 크기 : (H)1,500×(W)1,000×(D)700mm

- 사용 코인 : 표준코인 / 전용코인(주문제작) / [옵션] 카드방식(카드R/W부착)

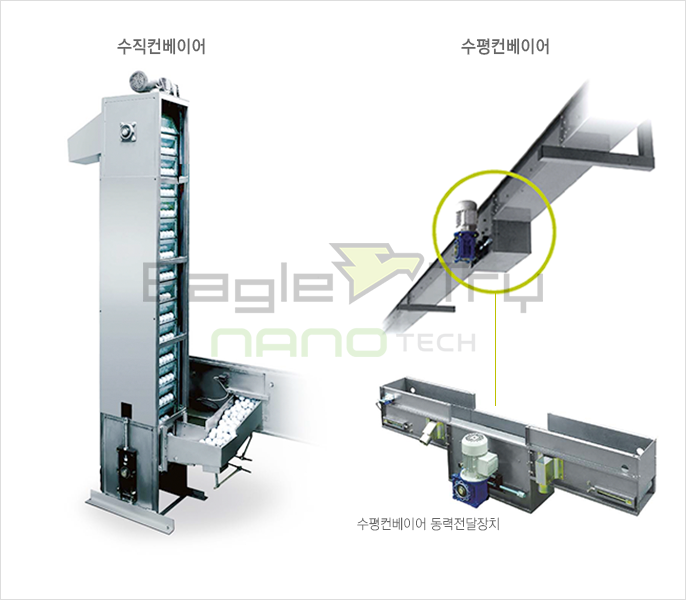

Ball Conveyor System

볼 이송(컨베이어) 시스템

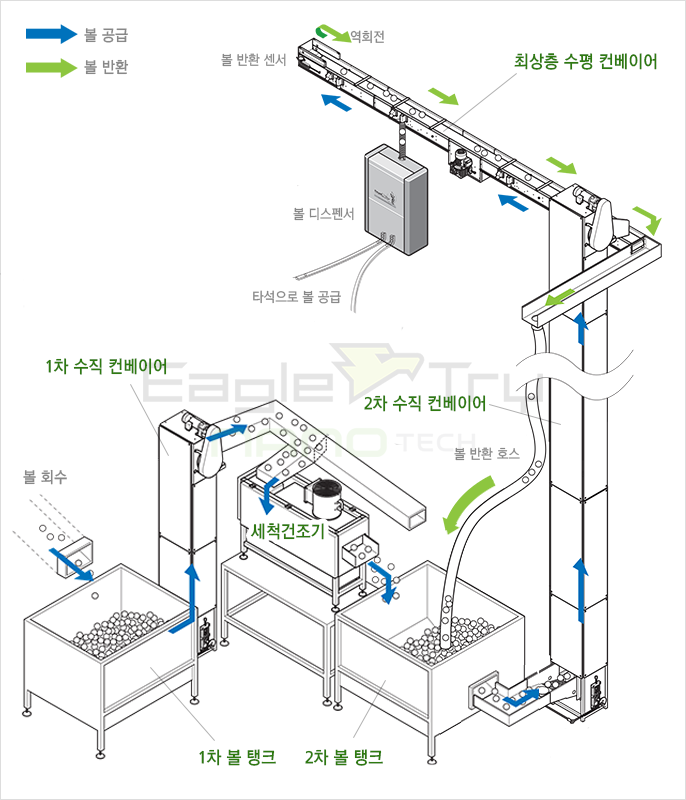

  • 이글트라이(EagleTry) 볼 이송시스템 개요
  • 이글트라이(EagleTry) 수직 컨베이어(엘리베이터) 사양 및 특장점

- 이송량 : 시간당 18,000개 (5구 버켓) / 28,000개 (8구 버켓)

- 버켓 재질 : 폴리카보네이트(PC) (2015년부터 공급 개시) / 기존제품 - 스테인레스

- 모터 보호장치(Torque Limits) 채용

- 버켓 좌우 끝단 고정방식으로 볼 이송 중 버켓이 돌아가거나 틀어질 염려가 없음 (타사의 경우 중앙 고정방식으로 버켓이 쉽게 돌아가거나 틀어짐)

  • 이글트라이(EagleTry) 수평 컨베이어 사양 및 특장점

- 이송량 : 시간당 30,000개

- 저소음 배면 범포 벨트 채용

- 벨트 두께 : 2.8mm 이상

High-pressure Water-jet Ball Washer

고압 볼 세척기

- 천연잔디 페어웨이를 보유한 연습장에 특화된 고압 볼 세척기

- 2개의 고압펌프를 이용하여 천연잔디 페어웨이에서 볼에 묻은 진흙이나 잔디를 말끔히 씻어내는 장치

- 진흙이나 잔디가 묻은 볼이 그대로 볼 세척기로 투입되면서 발생하는 볼세척건조기의 내구성 저하를 완전히 해소할 수 있는 장비

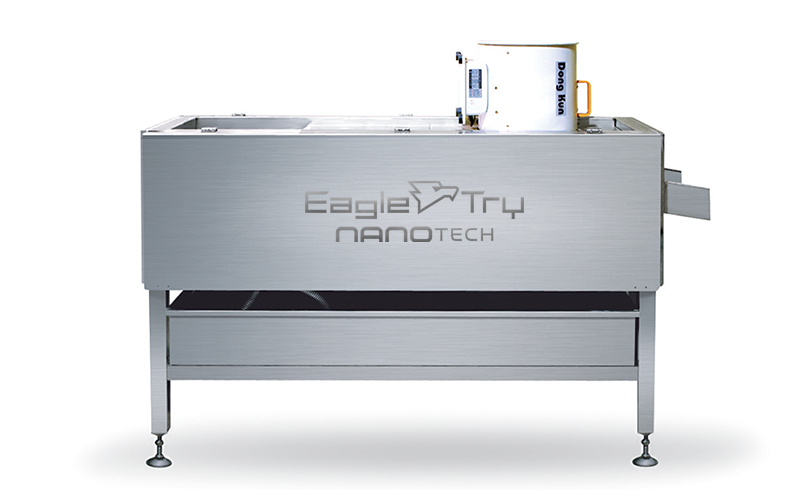

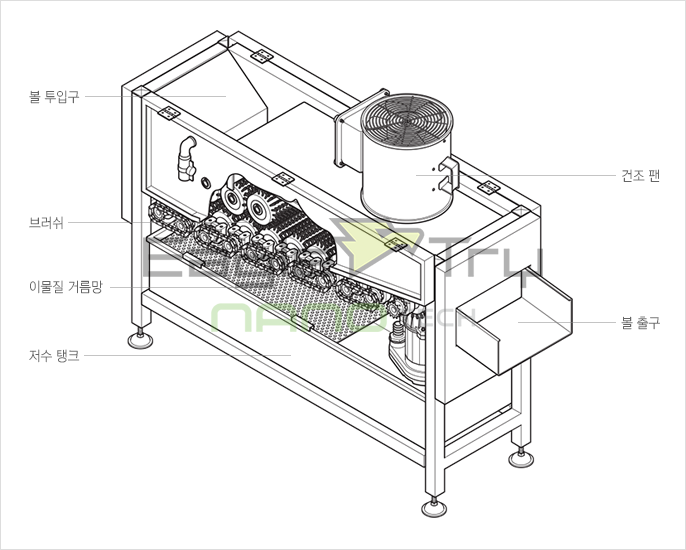

All-in-one Brush Ball Washer & Dryer

일체형 브러쉬 볼 세척건조기

- 볼 세척기, 볼 건조기 일체형

- 강제 이송방식이 아닌 브러쉬 회전에 의한 자연 이송방식으로 볼의 마모 최소화

- 볼 세척수의 재순환 사용이 가능한 친환경 장비

- 부식에 강한 스테인레스 강판 채용

- 한층 업그레이드된 브러쉬 채용으로 볼 세척 후 거의 완벽하게 건조된 볼 배출
